- 名称：
模切机
- 模切速度：
40m/Min
- 卷料直径(mm )：
≤Φ600
- 卷筒内径 (mm)：
Φ76.2 (3寸)
- 来料涂布宽度(mm)：
120-250
- 箔材宽度(mm)：
10~25
- 箔材厚度(um)：
110-25(正极)
8-15 (负极)
- 箔材宽度(mm)：
10~25
- 极片厚度(um)：
100~300(正极)
80~300 (负极)
- 模具寿命：
>100万次，可修模>15次
总寿命≥1500万次
- 极片蛇形弯误差(mm/m)：
<2
- 极片波浪边高度差 (mm)：
<2

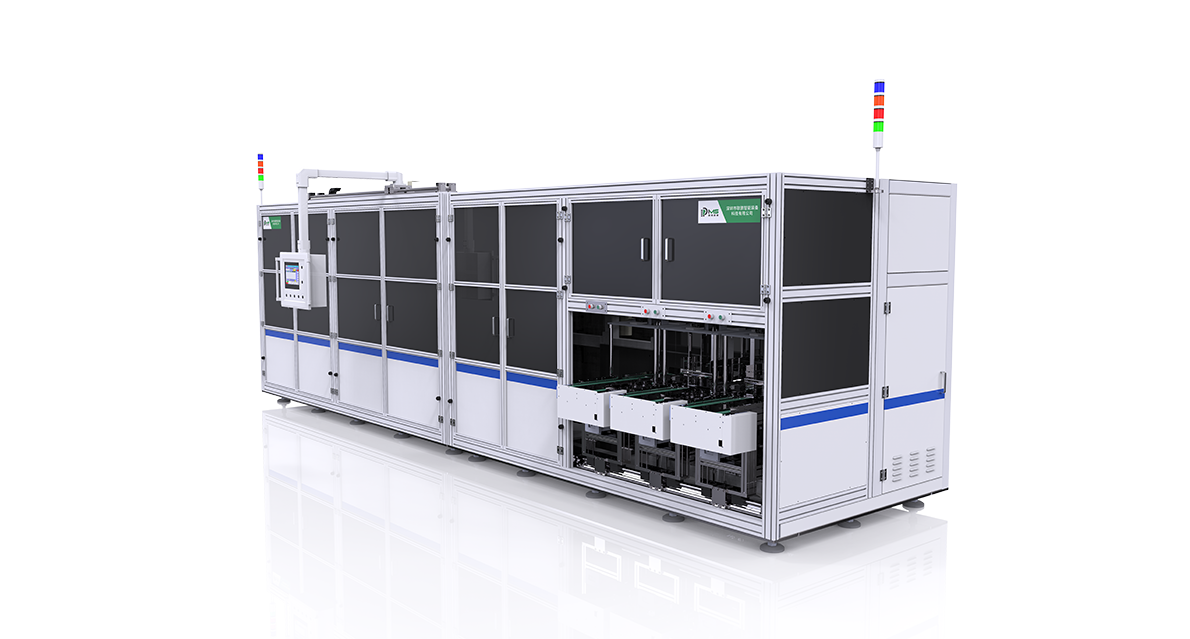

模切机
采用五金模具将极片极耳冲切成形的钾电池工艺设备(模具式)。
细节图
技术参数
设备特性
- 恒张力精密控制系统，张力范围10~100N波动范围 +3NEPC/蛇行双自动纠偏系统
- 高精度对辊输送机构，切片成型精度:0.15mm；高精度低毛刺模具冲切系统，涂层区毛刺不露出涂块垒，箔材区毛刺露出箔材平面金属毛刺12um、垂直金属毛刺<20um
- 多重粉尘和异物处理对策，粉尘污染少，安全性高
可选配置
- 不良品自动贴胶功能，毛刷除尘、高压除尘、风刀除尘
- 双放卷条件下，手动接带或自动接带可选FFU洁净风系统
- CCD尺寸检测，CCD缺陷检测，贴标功能等可扩展为模切分切一体机
